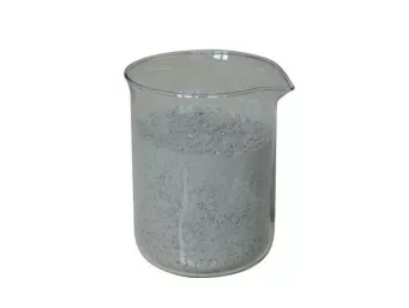

1：非膨脹型防火涂料主要由膨脹的蛭石，膨脹珍珠巖，礦物纖維等無機(jī)絕熱材料制成，配以無機(jī)粘結(jié)劑制成。具有良好的隔熱和粘結(jié)性能，穩(wěn)定的物理和化學(xué)性能以及較長(zhǎng)的使用時(shí)間。具有較好的耐久性，應(yīng)優(yōu)先選用，然而非膨脹型防火涂料具有較低的涂層強(qiáng)度和較差的表面外觀，更適宜用于隱蔽構(gòu)件。




    2：膨脹型防火涂料主要是有機(jī)聚合物材料。隨著時(shí)間的流逝，這些有機(jī)材料可能會(huì)發(fā)生不可逆的反應(yīng)，例如分解、降解和溶解，這將導(dǎo)致涂層“老化”并變得無效，從而導(dǎo)致粉末化，脫落或溶脹性能降低，膨脹型防火涂料的大量應(yīng)用主要是在1990年以后。目前，沒有定量指標(biāo)可以直接評(píng)估其老化速度和壽命標(biāo)準(zhǔn)。使用壽命的長(zhǎng)短只能根據(jù)涂層的綜合性能來判斷，但是可以確定兩點(diǎn)：一是非膨脹型防火涂料的壽命長(zhǎng)于膨脹型防火涂料的壽命。另一個(gè)是涂層的環(huán)境條件越好，其使用壽命就越長(zhǎng)，所以本規(guī)范對(duì)膨脹型防火涂料的使用范圍給予一定的限制。



    3：室外和半室外鋼結(jié)構(gòu)的環(huán)境條件比室內(nèi)鋼結(jié)構(gòu)更為惡劣和不利，并且要求膨脹型防火涂料具有更高的耐水性，耐熱性和耐寒性，耐光性和耐老化性。大型家用體育場(chǎng)頂棚的鋼結(jié)構(gòu)采用某膨脹型防火涂料。10年后，涂層老化，性能下降并脫落。



    4：不可膨脹防火涂料中膨脹蛭石和膨脹珍珠巖的粒徑通常為1mm?4mm，如涂層厚度太小，施工難度大，難以保證施工質(zhì)量。為此本規(guī)范規(guī)定了非膨脹型防火涂層的厚度為10mm。



    5：應(yīng)特別注意防火涂料與防腐涂料的相容性問題，尤其是膨脹型防火涂料，因?yàn)樗c防腐油漆同為有機(jī)材料，可能發(fā)生化學(xué)反應(yīng)，如果不能簽發(fā)第三方證明材料以證明“防火涂料和防腐涂料兼容”，應(yīng)委托第三方進(jìn)行測(cè)試驗(yàn)證，膨脹型防火涂料和防腐涂料的施工順序?yàn)椋悍栏灼?，防腐中間涂料，防火涂料和防腐面漆，施工時(shí)應(yīng)控制防腐底漆和中間漆的厚度，以免因防腐底漆和中間漆造成損壞。高溫變性導(dǎo)致防火涂層脫落，避免了厚而硬的面漆對(duì)膨脹型防火涂層起泡和膨脹的影響。
